一、小型室外氣象站產品簡介

TW-CQX5小型室外氣象站是一款高度集成、低功耗、可快速安裝、便于野外監測使用的高精度自動氣象觀測設備。

該設備免調試，可快速布置，廣泛運用于氣象、農業、林業、環保、海洋、機場、港口、科學考察、校園教育等領域。

與傳統的超聲波氣象站相比，我司產品克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。

該設備創新性的采用五要素一體式傳感器，可對風速、風向、溫度、濕度、氣壓等氣象要素進行實時觀測，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將五項參數一次性輸出給用戶。

二、小型室外氣象站產品特點

1、頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋

2、原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向

3、風速、風向、溫度、濕度、氣壓五要素一體式傳感器

4、標配GPRS；可選配RJ45、以太網、4-20ma、Lora透傳、4G透傳、藍牙、485轉USB等多種傳輸方式

5、兩米碳鋼支架，頂部無需法蘭盤可直接套接傳感器

6、傳感器外殼采用進口ASA材質，更有效對抗鹽霧等環境，防護等級達到IP65以上

三、小型室外氣象站技術參數

1)風速：測量原理超聲波，0～70m/s（±0.1m/s）；

2)風向：測量原理超聲波，0～360°（±1°）；

3)空氣溫度：測量原理二極管結電壓法，-40℃～85℃（±0.3℃）；

4)空氣濕度：測量原理電容式，0～100%RH（±2%RH）；

5)大氣壓力：測量原理壓阻式，300hPa～1100hPa（±0.02hPa）；

6)采集器供電接口：GX-12-3P插頭，輸入電壓5V，帶RS232輸出Json數據格式,采集器供電：DC5V±0.5V峰值電流1A,

7)傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V

8)太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 40AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%

9)數據上傳間隔：60s-65535s可調

10)7寸安卓觸屏，屏幕尺寸：1024*600 RGB LCD

11)整機取得國家氣象計量站校準證書

12)整機取得實用新型專利，專利號ZL 2020 2 3208599.8

13)生產企業具有ISO9001質量管理體系認證和計算機軟件注冊證書

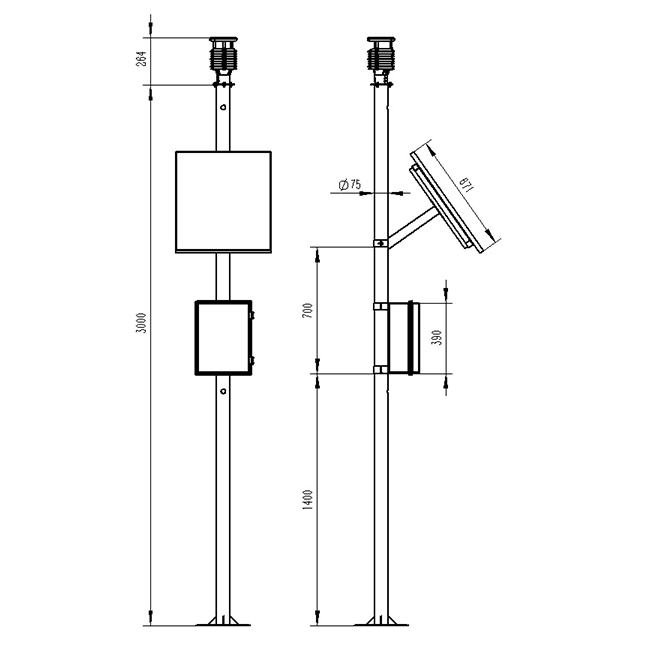

四、小型室外氣象站產品尺寸圖

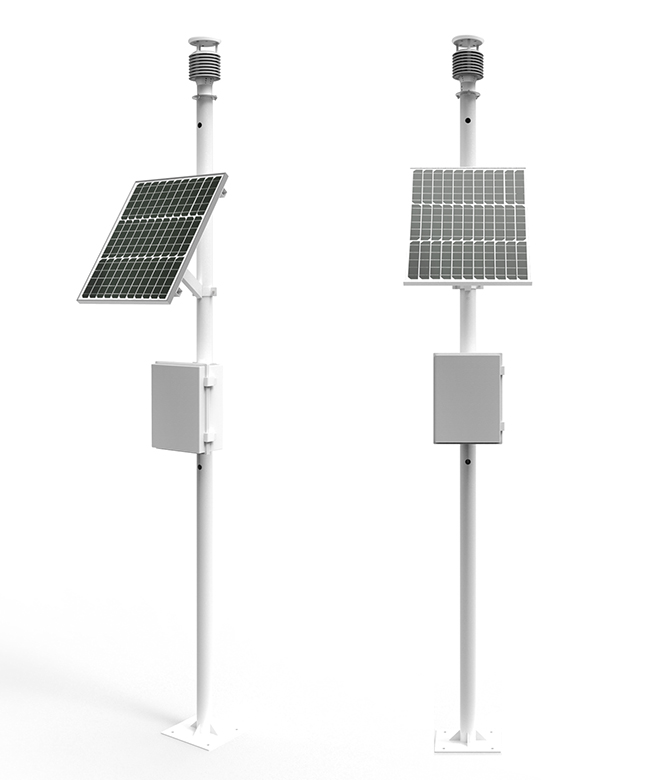

五、小型室外氣象站產品結構圖
