一、背景簡介

天蔚化工廠防爆氣象站（型號：TW-FB02)是地面氣象要素探測和數據記錄的重要設備，因?yàn)榫邆浞辣栏奶匦?，所以比較適用于在一些危險場所進行使用，可以幫助這些比較特殊的企業和單位快速地了解到戶外氣象情況的變化，對加強安全生產有重要的作用。

二、功能介紹

? 一體化結構設計，安裝拆卸簡單

?  傳感器外殼ASA材質，耐腐蝕，抗氧化；五防設計：防水、防爆、防塵、防震、防腐；

?  標準MODBUS通訊協議，支持多種后臺協議對接，為客戶提供方便；集數據采集、存儲、通訊上傳于一體，通過有線的通訊方式與后臺上位機管理軟件或者中控室PLC、DCS對接，進行數據的處理分析。

? TH-FB02數據采集器采用高性能微處理器，大容量數據存儲器，可連續存儲數據近50萬條。

?上位機軟件：1、PC單機版數據接收、存儲、查看、分析軟件；2、支持串口數據接收、處理、展示；3、支持json字符串、modbus485等通信方式；4、可自設置存儲時間，modbus485采集模式下可自設置采集時間；5、支持自助增加、刪除、修改監測參數的協議、名稱、圖標等；6、支持?jǐn)?shù)據后處理功能；7、支持外置運行javascript腳本

三、技術參數

TW-FB02由風速、風向、空氣溫度、濕度、大氣壓力五要素一體式傳感器（實用新型專利，專利號ZL 2020 2 3215649.5）組成，頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋（實用新型專利，專利號ZL 2020 2 3215713.X），原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向（發明專利，專利號ZL 2021 1 0237536.5）。

1）風速：0～70m/s（±0.1m/s）；（發明專利，專利號ZL 2021 1 0237536.5）

2)風向：0～360°（±1°）；（發明專利,專利號ZL 2021 1 0237536.5）

3)空氣溫度：-40℃～85℃（±0.3℃）；（北京市氣象局校準證書）

4)空氣濕度：0～100%RH（±2%RH）；（北京市氣象局校準證書）

5)大氣壓力：300hPa～1100hPa（±0.02hPa）；（北京市氣象局校準證書）

6)單機版數據存儲：不少于50萬條；

7)功耗：1.75W

四、相關證書材料

?生產企業具有Ex ia IIC T4 Ga 高等級防爆證書

?生產企業為3A級信用企業

?設備通過GB3836. 1-2010 爆炸性環境 第一部分：設備通用需求

?設備通過GB3836. 4-2010 爆炸性環境 第4部分：由本質安全型“i''保護設備

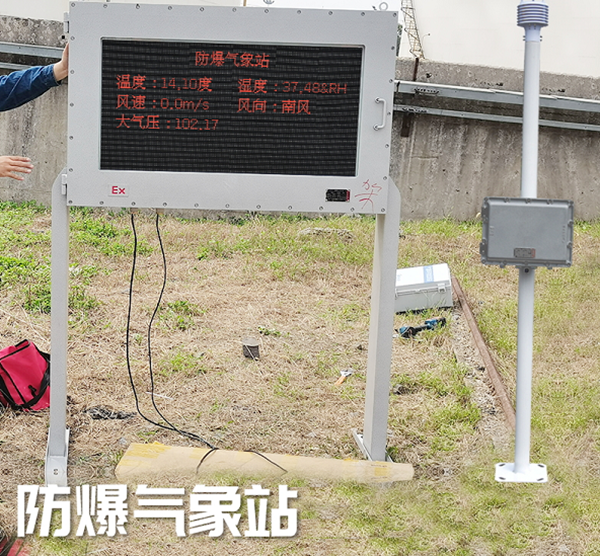

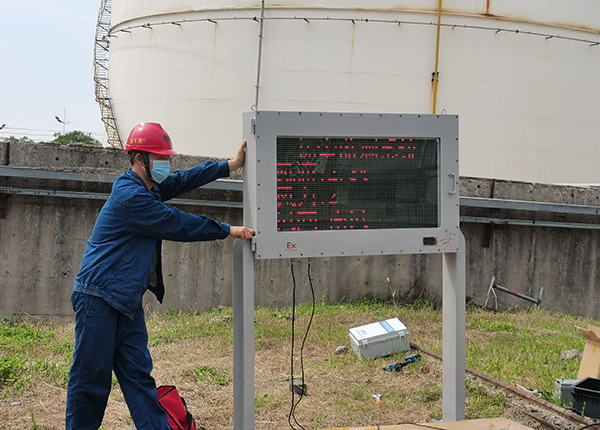

五、現場實體圖
